Inform MPPT - Solar Şarj Kontrol

MPPT tip solar şarj kontrol ünitesi diğer şarj kontrol sistemlerine göre yaklaşık %30 verim artışı sağlar. Üç aşamalı şarj yönetimi sayesinde akü ömrünü uzatır. Akülerde oluşacak aşırı şarj ve deşarjı önler.



Güneş panelleri tiplerine göre değişmekle birlikte 12 V sistemlerde kullanılan güneş panelleri 17-18 VDC, 24 VDC sistemlerde kullanılan güneş panelleri 32-34 VDC çıkış voltajına sahiptir. Geleneksel solar şarj üniteleri kullanıldığında solar şarj üniteleri çıkış voltajını akülerin tampon şarj gerilimleri ile sınırlamaktadır. Güneş panellerinin akımları kısa devre akım gücü ile sınırlıdır.



KAYIPLAR

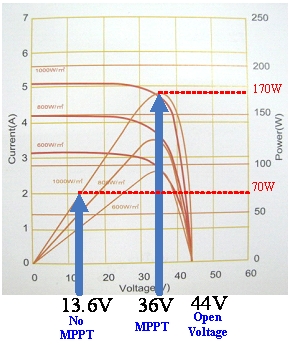

90 Wp güce sahip bir panel 5.29 A, 18.3 V değerlerine sahiptir.

PWM klasik solar şarj ünitesi kullanımında;

4.92A * 13.6 VDC = 66.91 Wp maksimum değer.

MPPT solar şarj ünitesi kullanımında;

4.92A * 18.3 VDC = 90.03 Wp maksimum değer.



MPPT solar şarj ünitesi satın alma esnasında kendisini amorti edebilmektedir.

Klasik solar şarj ünitesi kullanımında kayıp watt değeri * güneş paneli 1 W maliyeti = MPPT solar şarj satın alma maliyetine yakın değerler bulunmaktadır.

MPPT özelliği olmayan Solar Şarj Üniteleri Kullanımı güneş panelinde kısıtlı oranda üretebildiğimiz enerjinin çöpe atılması demektir.



ISCC-MPPT PRO SOLAR CHARGER UYGULAMA ALANLARI

* Mobil uygulamalar karavan, kamera, meteoroloji sistemleri, gece aydınlatması gereken trafik uygulamaları.

* Güneş panelleri ile aydınlatma uygulamaları cadde, yol, garaj aydınlatması.

* Uzaktan izleme sistemleri...



TEKNİK ÖZELLİKLER

Model ADI : ISCC-MPPT-PRO-1000, ISCC-MPPT-PRO-1500

GÜÇ DEĞERLER : 1000 W, 1500 W



GİRİŞ

MPPT Aralığı @ Çalışma Voltajı:

40~120 V @ 12 V

40~120 V @ 24 V

50~120 V @ 36 V

60~120 V @ 48 V

Maksimum Açık Devre Gerilimi : 150 Vdc

Maksimum Panel Gücü : 1000 W, 1500 W

Maksimum Akım : 25 A, 35 A



ÇIKIŞ

Nominal Akü Gerilimi : 12/24/36/48 Vdc

Akü Tipleri : Kuru Tip Bakımsız Kapalı, Kuru Tip Açık, Gel, NiCd AKÜ

Maksimum Şarj Akımı : 40 A, 60 A

Verim : %95

Akü Şarj Metodu : Bulk/Pulse/Float1/Float2 veya Bulk/Float1/Float2



FİZİKSEL ÖZELLİKLERİ

Boyutlar (Boy x En x Derinlik) : 165 x 330 x 85 mm

Net Ağırlık : 3.2 kg

Koruma Sınıfı : IP20

Çalışma Sıcaklığı : -20°C +60°C

Depolama Sıcaklığı : -40°C +85°C

Yükseklik : 0~2000m 60ºC, 0~3000m 55ºC



EKRAN BİLGİLERİ

LCD Ekran : Panel Gerilimi / Panel Akımı / Panel Gücü / Akü Gerilimi / Akü Akımı / Akü Ah Kapasitesi / Akü Sıcaklığı / Sistem Gerilimi

LED : Normal / Arıza / Panel Zayıf



KORUMALAR

Aşırı Yük : Kapatma %110 15 sn. ara ile 5 deneme Kapatma %105 15 sn ara ile 5 deneme

Yük Tarafı Kısa Devre : >60 A kapatma

Güneş Paneli Ters Bağlantı Koruması : Var



ALARMLAR

Görsel : Arıza, Panel Yetersiz, Akü Hatası vb.



STANDARTLAR

Kalite : ISO 9001

EMC : EN61000-6-1, EN61000-6-3

Marka : CE



ISCC - MPPT PRO solar şarj kontrol ünitesi mikroişlemci kontrollü, Maksimum Güç Noktası Takibi çalışma modu ile (Maximum Power Point Tracking - MPPT) güneş panellerini maksimum verim ile yönetir. www.gunesdergisi.com / 15.07.2011
